Kẹp Khuôn Thẳng M14 – Thép 45#, Dài 124mm

Kẹp khuôn thẳng M14 là phụ kiện cơ khí dùng để cố định khuôn trên bàn máy, bàn gá hoặc hệ thống gá kẹp. Sản phẩm có thân dạng thanh thẳng, ở giữa bố trí rãnh dài giúp điều chỉnh vị trí bu lông khi lắp đặt.

Mẫu M14 sử dụng thép 45#, chiều dài tổng 124 mm và rãnh điều chỉnh dài 62 mm, phù hợp với các hệ thống gá sử dụng quy cách M14 và kích thước lắp đặt tương ứng.

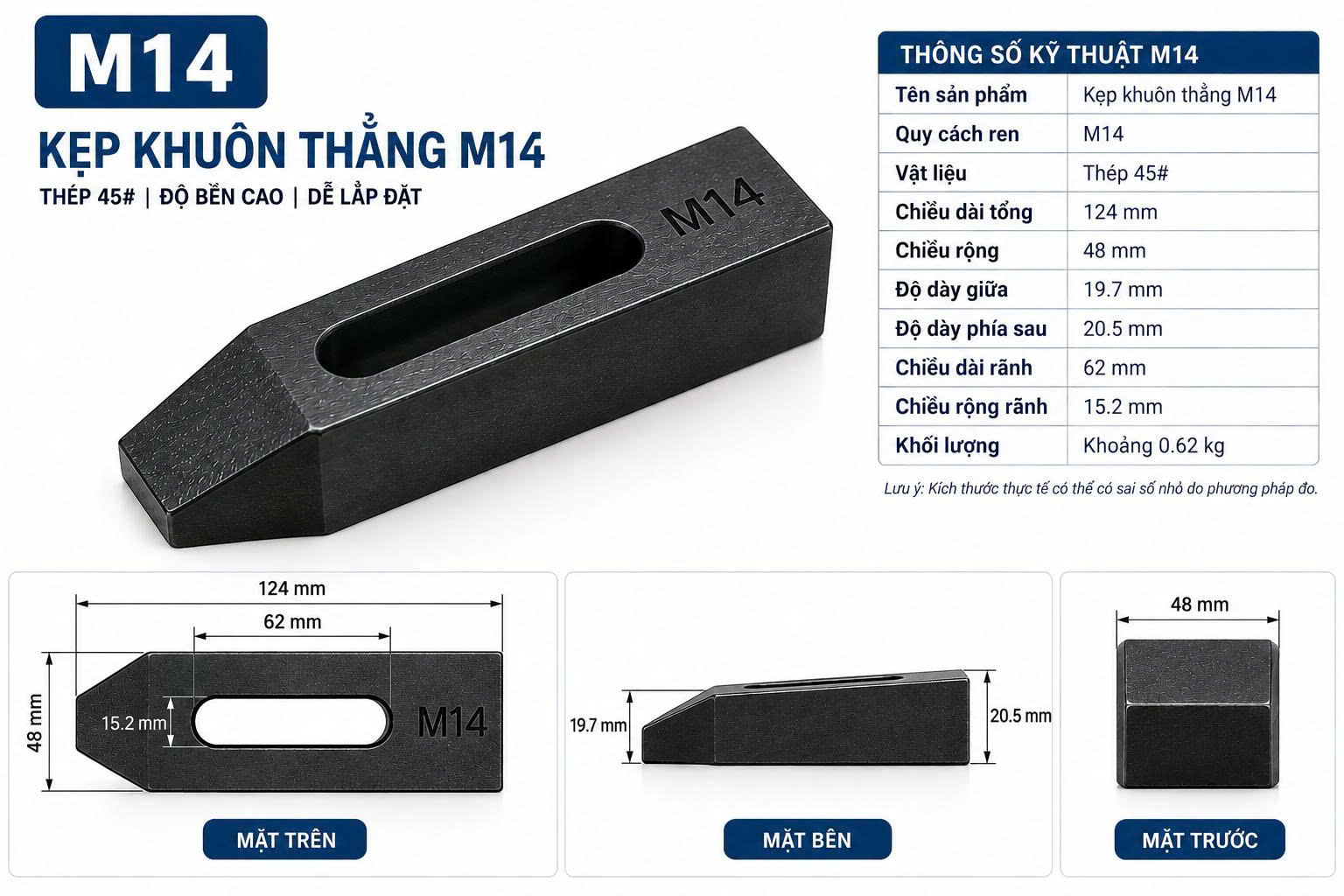

Kẹp khuôn thẳng M14 – thép 45#, dùng cho hệ thống gá khuôn và bàn máy.

Thông Số Kỹ Thuật Kẹp Khuôn Thẳng M14

Lưu ý: Kích thước thực tế có thể có sai số nhỏ do phương pháp đo. Nên đối chiếu với hệ thống gá và bu lông sử dụng trước khi đặt hàng.

Đặc Điểm Của Kẹp Khuôn Thẳng M14

• Thiết kế dạng thanh kẹp thẳng, thuận tiện bố trí trên bàn máy.
• Sử dụng thép 45#, phù hợp cho ứng dụng gá kẹp cơ khí.
• Chiều dài tổng 124 mm, phù hợp với hệ thống gá sử dụng quy cách M14.
• Rãnh dài 62 mm giúp điều chỉnh vị trí bu lông trong quá trình gá khuôn.
• Rãnh rộng 15.2 mm, phù hợp với hệ thống sử dụng M14.
• Có thể kết hợp với bu lông và đai ốc chữ T trong hệ thống gá khuôn.

Ứng Dụng Của Kẹp Khuôn Thẳng M14

Kẹp khuôn M14 được sử dụng trong các hệ thống gá đặt cần cố định khuôn hoặc chi tiết trên bàn máy. Rãnh điều chỉnh dài giúp thay đổi vị trí bu lông trong phạm vi phù hợp với kết cấu gá thực tế.

• Kẹp và cố định khuôn trên máy ép nhựa.
• Gá khuôn trên bàn máy.
• Sử dụng trong đồ gá cơ khí.
• Kết hợp với bu lông M14.
• Kết hợp với đai ốc chữ T và các phụ kiện gá kẹp.
• Ứng dụng tại xưởng khuôn và xưởng gia công cơ khí.

Cách Chọn Kẹp Khuôn Thẳng M14

Trước khi lựa chọn kẹp khuôn thẳng M14, cần kiểm tra đồng thời kích thước bu lông, vị trí gá và khoảng cách từ bu lông đến mép khuôn. Không nên chỉ dựa vào tên M14 để quyết định sản phẩm.

Nên đối chiếu các thông số sau:

• Quy cách: hệ thống gá sử dụng M14.
• Chiều dài thân: 124 mm.
• Chiều rộng thân: 48 mm.
• Rãnh điều chỉnh: dài 62 mm, rộng 15.2 mm.
• Độ dày: 19.7 mm tại phần giữa và 20.5 mm phía sau.
• Không gian gá: cần đủ để bố trí thân kẹp và các phụ kiện đi kèm.

Kẹp Khuôn Thẳng M14 Có Thể Kết Hợp Với Đai Ốc Chữ T

Trong hệ thống gá trên bàn máy có rãnh T, kẹp khuôn thẳng M14 có thể kết hợp với bu lông và đai ốc chữ T . Đai ốc chữ T được bố trí trong rãnh bàn máy, còn bu lông đi qua rãnh của kẹp để tạo lực siết và giữ khuôn.

Tham Khảo Các Size Kẹp Khuôn Thẳng Khác

Nếu M14 chưa phù hợp với kích thước hệ thống gá, khách hàng có thể xem các quy cách kẹp khuôn thẳng từ M10 đến M24 để so sánh kích thước thân, rãnh điều chỉnh và quy cách ren trước khi lựa chọn.

Câu Hỏi Thường Gặp Về Kẹp Khuôn Thẳng M14

Kẹp khuôn thẳng M14 sử dụng quy cách gì?

Sản phẩm sử dụng quy cách M14. Khi lựa chọn cần kiểm tra thêm kích thước thân kẹp, rãnh điều chỉnh và hệ thống gá thực tế.

Kẹp khuôn M14 được làm bằng vật liệu gì?

Kẹp khuôn thẳng M14 trong dòng sản phẩm này sử dụng thép 45#.

Kẹp khuôn thẳng M14 dài bao nhiêu?

Chiều dài tổng của sản phẩm là 124 mm, chiều rộng thân 48 mm.

Rãnh của kẹp khuôn M14 có kích thước bao nhiêu?

Rãnh điều chỉnh của sản phẩm có chiều dài khoảng 62 mm và chiều rộng khoảng 15.2 mm.

Kẹp khuôn M14 nặng bao nhiêu?

Khối lượng tham khảo của sản phẩm khoảng 0.62 kg.

Khi nào nên chọn M14 thay vì M12?

M14 phù hợp khi hệ thống gá sử dụng quy cách M14 và cần thân kẹp lớn hơn M12. M14 có chiều dài tổng 124 mm, rộng 48 mm và rãnh dài 62 mm. Việc lựa chọn cuối cùng vẫn cần dựa trên kích thước hệ thống gá thực tế.

Mua Kẹp Khuôn Thẳng M14 Tại Aisun

Aisun cung cấp kẹp khuôn thẳng M14 thép 45# phục vụ nhu cầu gá khuôn, máy ép nhựa, bàn máy và hệ thống đồ gá cơ khí.

YÊU CẦU BÁO GIÁ KẸP KHUÔN THẲNG M14
