Kẹp Khuôn Thẳng M18 – Thép 45#, Dài 153mm

Kẹp khuôn thẳng M18 là phụ kiện cơ khí dùng để cố định khuôn trên bàn máy, bàn gá hoặc hệ thống gá kẹp. Sản phẩm có thân dạng thanh thẳng, ở giữa bố trí rãnh dài giúp điều chỉnh vị trí bu lông khi lắp đặt.

Mẫu M18 sử dụng thép 45#, chiều dài tổng 153 mm và rãnh điều chỉnh dài 75 mm, phù hợp với các hệ thống gá sử dụng quy cách M18 và kích thước lắp đặt tương ứng.

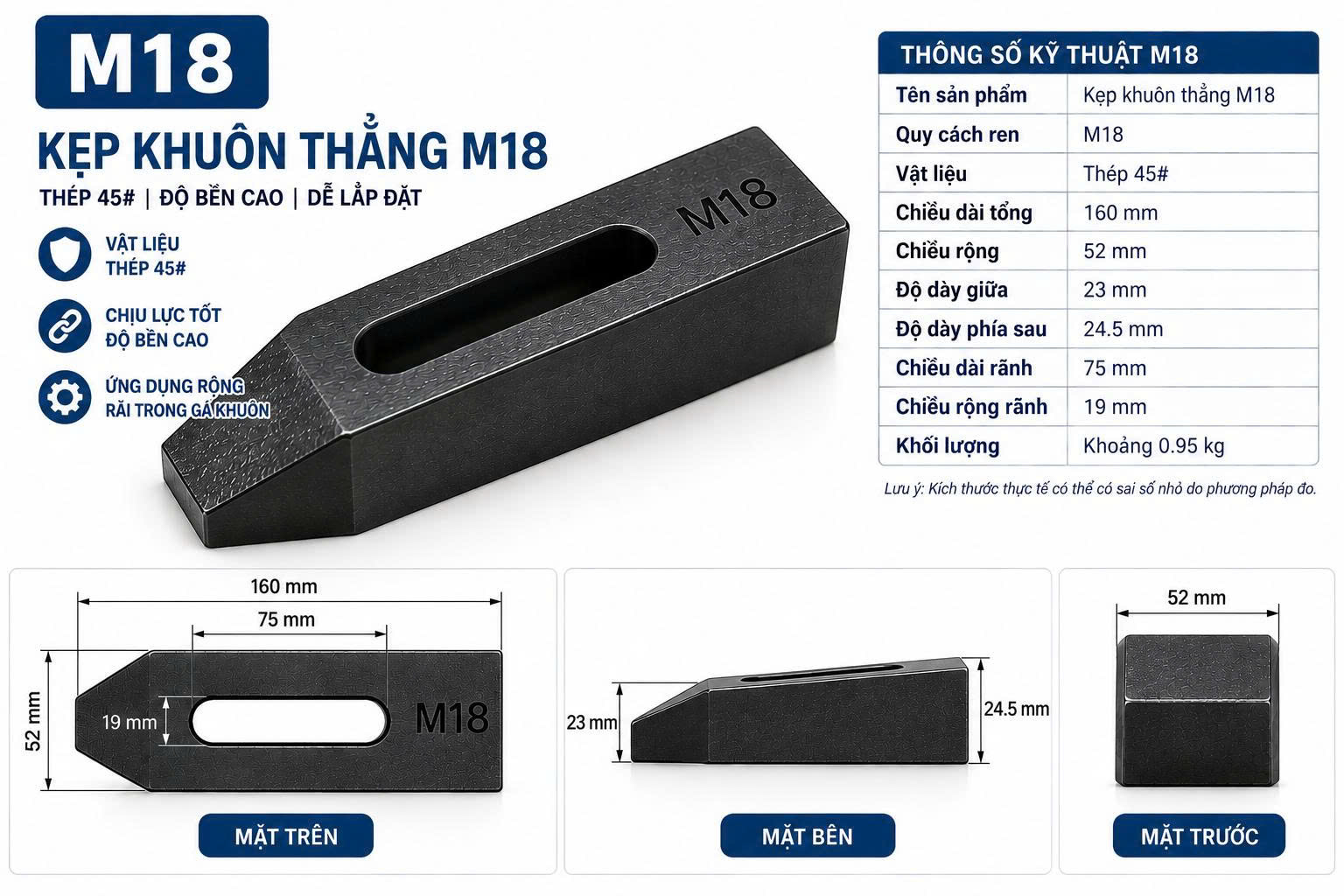

Kẹp khuôn thẳng M18 – thép 45#, dùng cho hệ thống gá khuôn và bàn máy.

Thông Số Kỹ Thuật Kẹp Khuôn Thẳng M18

Lưu ý: Kích thước thực tế có thể có sai số nhỏ do phương pháp đo. Nên đối chiếu với hệ thống gá và bu lông sử dụng trước khi đặt hàng.

Đặc Điểm Của Kẹp Khuôn Thẳng M18

• Thiết kế dạng thanh kẹp thẳng, thuận tiện bố trí trên bàn máy.
• Sử dụng thép 45#, phù hợp cho ứng dụng gá kẹp cơ khí.
• Chiều dài tổng 153 mm, phù hợp với hệ thống gá sử dụng quy cách M18.
• Rãnh dài 75 mm giúp điều chỉnh vị trí bu lông trong quá trình gá khuôn.
• Rãnh rộng 19 mm, phù hợp với hệ thống sử dụng M18.
• Có thể kết hợp với bu lông và đai ốc chữ T trong hệ thống gá khuôn.

Ứng Dụng Của Kẹp Khuôn Thẳng M18

Kẹp khuôn M18 được sử dụng trong các hệ thống gá đặt cần cố định khuôn hoặc chi tiết trên bàn máy. Rãnh điều chỉnh dài giúp thay đổi vị trí bu lông trong phạm vi phù hợp với kết cấu gá thực tế.

• Kẹp và cố định khuôn trên máy ép nhựa.
• Gá khuôn trên bàn máy.
• Sử dụng trong đồ gá cơ khí.
• Kết hợp với bu lông M18.
• Kết hợp với đai ốc chữ T và các phụ kiện gá kẹp.
• Ứng dụng tại xưởng khuôn và xưởng gia công cơ khí.

Cách Chọn Kẹp Khuôn Thẳng M18

Trước khi lựa chọn kẹp khuôn thẳng M18, cần kiểm tra đồng thời kích thước bu lông, vị trí gá và khoảng cách từ bu lông đến mép khuôn. Không nên chỉ dựa vào tên M18 để quyết định sản phẩm.

Nên đối chiếu các thông số sau:

• Quy cách: hệ thống gá sử dụng M18.
• Chiều dài thân: 153 mm.
• Chiều rộng thân: 53 mm.
• Rãnh điều chỉnh: dài 75 mm, rộng 19 mm.
• Độ dày: 23 mm tại phần giữa và 24.5 mm phía sau.
• Không gian gá: cần đủ để bố trí thân kẹp và các phụ kiện đi kèm.

Kẹp Khuôn Thẳng M18 Có Thể Kết Hợp Với Đai Ốc Chữ T

Trong hệ thống gá trên bàn máy có rãnh T, kẹp khuôn thẳng M18 có thể kết hợp với bu lông và đai ốc chữ T . Đai ốc chữ T được bố trí trong rãnh bàn máy, còn bu lông đi qua rãnh của kẹp để tạo lực siết và giữ khuôn.

Tham Khảo Các Size Kẹp Khuôn Thẳng Khác

Nếu M18 chưa phù hợp với kích thước hệ thống gá, khách hàng có thể tham khảo các mẫu kẹp khuôn thẳng M10–M24 để so sánh M10, M12, M14, M16, M18, M20 và M24 trước khi lựa chọn.

Câu Hỏi Thường Gặp Về Kẹp Khuôn Thẳng M18

Kẹp khuôn thẳng M18 sử dụng quy cách gì?

Sản phẩm sử dụng quy cách M18. Khi lựa chọn cần kiểm tra thêm kích thước thân kẹp, rãnh điều chỉnh và hệ thống gá thực tế.

Kẹp khuôn M18 được làm bằng vật liệu gì?

Kẹp khuôn thẳng M18 trong dòng sản phẩm này sử dụng thép 45#.

Kẹp khuôn thẳng M18 dài bao nhiêu?

Chiều dài tổng của sản phẩm là 153 mm, chiều rộng thân 53 mm.

Rãnh của kẹp khuôn M18 có kích thước bao nhiêu?

Rãnh điều chỉnh của sản phẩm có chiều dài khoảng 75 mm và chiều rộng khoảng 19 mm.

Kẹp khuôn M18 nặng bao nhiêu?

Khối lượng tham khảo của sản phẩm khoảng 0.95 kg.

Khi nào nên chọn M18 thay vì M16?

M18 phù hợp khi hệ thống gá sử dụng quy cách M18 và cần thân kẹp lớn hơn M16. M18 có chiều dài tổng 153 mm, rộng 53 mm và rãnh dài 75 mm. Việc lựa chọn cuối cùng vẫn cần dựa trên kích thước hệ thống gá thực tế.

Mua Kẹp Khuôn Thẳng M18 Tại Aisun

Aisun cung cấp kẹp khuôn thẳng M18 thép 45# phục vụ nhu cầu gá khuôn, máy ép nhựa, bàn máy và hệ thống đồ gá cơ khí.

YÊU CẦU BÁO GIÁ KẸP KHUÔN THẲNG M18
