Kẹp Khuôn Thẳng M24 – Thép 45#, Dài 215mm

Kẹp khuôn thẳng M24 là phụ kiện cơ khí dùng để cố định khuôn trên bàn máy, bàn gá hoặc hệ thống gá kẹp. Sản phẩm có thân dạng thanh kẹp thẳng, ở giữa bố trí rãnh dài giúp điều chỉnh vị trí bu lông khi lắp đặt.

Mẫu M24 sử dụng thép 45#, chiều dài tổng 215 mm và rãnh điều chỉnh dài 89 mm, phù hợp với các hệ thống gá sử dụng quy cách M24 và không gian lắp đặt tương ứng.

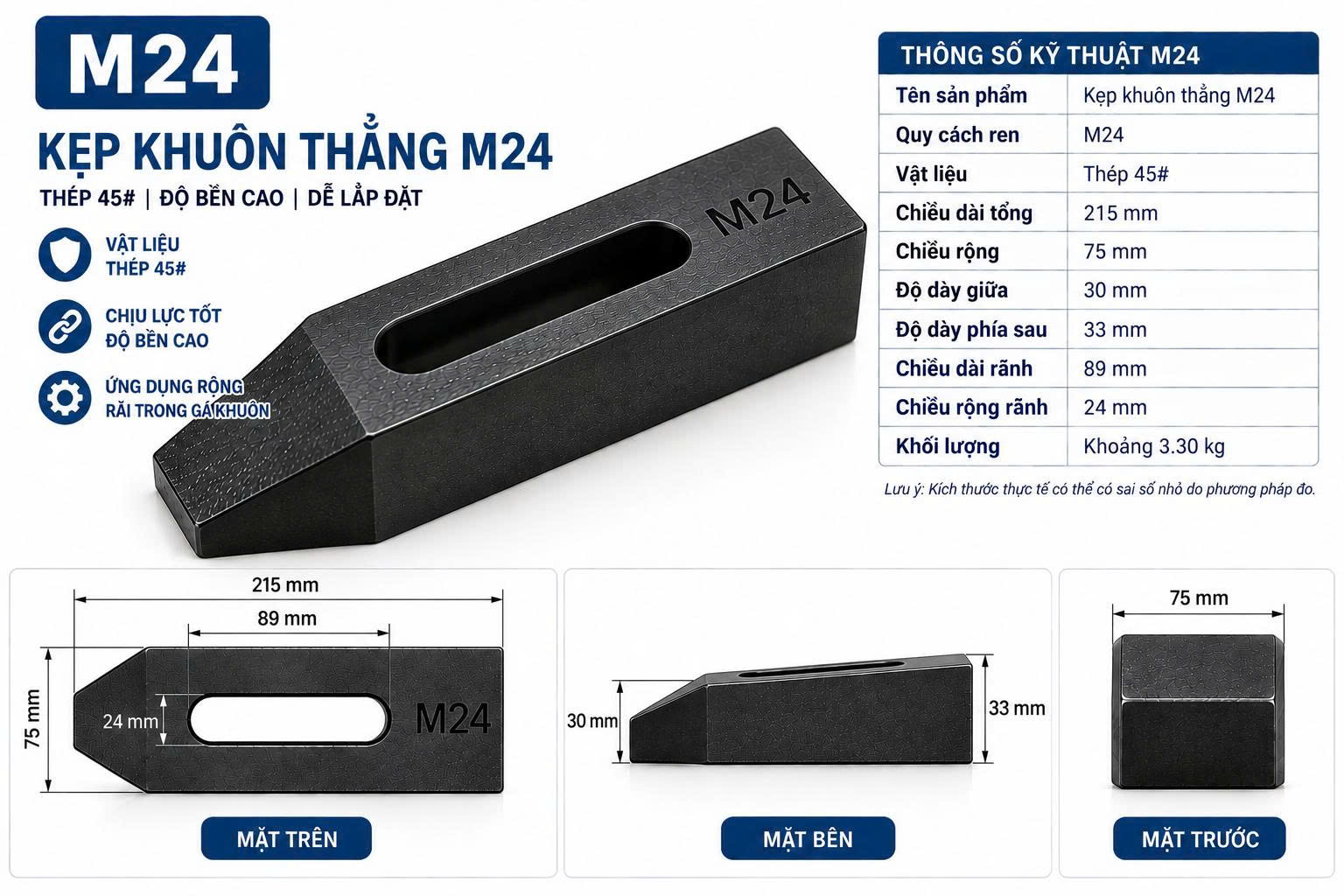

Kẹp khuôn thẳng M24 – thép 45#, dùng cho hệ thống gá khuôn và bàn máy.

Thông Số Kỹ Thuật Kẹp Khuôn Thẳng M24

Lưu ý: Kích thước thực tế có thể có sai số nhỏ do phương pháp đo. Nên đối chiếu với hệ thống gá và bu lông sử dụng trước khi đặt hàng.

Đặc Điểm Của Kẹp Khuôn Thẳng M24

• Thiết kế dạng thanh kẹp thẳng, phù hợp với hệ thống gá kích thước lớn.
• Sử dụng thép 45#, phù hợp cho các ứng dụng gá kẹp cơ khí.
• Chiều dài tổng 215 mm, lớn nhất trong nhóm M10–M24 hiện tại.
• Rãnh dài 89 mm giúp điều chỉnh vị trí bu lông trong quá trình gá khuôn.
• Rãnh rộng 24 mm, phù hợp với hệ thống sử dụng quy cách M24.
• Có thể kết hợp với bu lông, đai ốc chữ T và các phụ kiện gá kẹp.

Ứng Dụng Của Kẹp Khuôn Thẳng M24

Kẹp khuôn M24 phù hợp với các hệ thống gá cần thân kẹp lớn và khoảng điều chỉnh dài. Sản phẩm có thể sử dụng để cố định khuôn hoặc chi tiết trên bàn máy khi kích thước hệ thống gá tương thích.

• Kẹp và cố định khuôn trên máy ép nhựa.
• Gá các khuôn có kích thước lớn hơn trên bàn máy.
• Sử dụng trong đồ gá cơ khí.
• Kết hợp với bu lông M24.
• Kết hợp với đai ốc chữ T và phụ kiện gá kẹp.
• Ứng dụng trong xưởng khuôn và xưởng gia công cơ khí.

Cách Chọn Kẹp Khuôn Thẳng M24

Trước khi lựa chọn kẹp khuôn thẳng M24, cần kiểm tra đồng thời kích thước bu lông, vị trí gá, khoảng cách từ bu lông đến mép khuôn và không gian thực tế trên bàn máy. Do M24 là quy cách lớn trong dòng sản phẩm này, việc đối chiếu kích thước trước khi đặt hàng càng quan trọng.

Nên kiểm tra các thông số sau:

• Quy cách: hệ thống gá sử dụng M24.
• Chiều dài thân: 215 mm.
• Chiều rộng thân: 75 mm.
• Rãnh điều chỉnh: dài 89 mm, rộng 24 mm.
• Độ dày: 30 mm tại phần giữa và 33 mm phía sau.
• Khối lượng: khoảng 3.30 kg.
• Không gian gá: cần đủ để bố trí thân kẹp, bu lông và phụ kiện đi kèm.

Kẹp Khuôn Thẳng M24 Có Thể Kết Hợp Với Đai Ốc Chữ T

Trong hệ thống gá trên bàn máy có rãnh T, kẹp khuôn thẳng M24 có thể kết hợp với bu lông và đai ốc chữ T . Đai ốc chữ T được bố trí trong rãnh bàn máy, còn bu lông đi qua rãnh của kẹp để tạo lực siết và giữ khuôn.

Tham Khảo Các Size Kẹp Khuôn Thẳng Khác

Nếu M24 lớn hơn nhu cầu thực tế, khách hàng có thể tham khảo toàn bộ quy cách kẹp khuôn thẳng M10–M24 để so sánh M10, M12, M14, M16, M18, M20 và M24 trước khi lựa chọn.

Câu Hỏi Thường Gặp Về Kẹp Khuôn Thẳng M24

Kẹp khuôn thẳng M24 sử dụng quy cách gì?

Sản phẩm sử dụng quy cách M24. Khi lựa chọn cần kiểm tra thêm kích thước thân kẹp, rãnh điều chỉnh và hệ thống gá thực tế.

Kẹp khuôn M24 được làm bằng vật liệu gì?

Kẹp khuôn thẳng M24 trong dòng sản phẩm này sử dụng thép 45#.

Kẹp khuôn thẳng M24 dài bao nhiêu?

Chiều dài tổng của sản phẩm là 215 mm, chiều rộng thân 75 mm.

Rãnh của kẹp khuôn M24 có kích thước bao nhiêu?

Rãnh điều chỉnh có chiều dài khoảng 89 mm và chiều rộng khoảng 24 mm.

Kẹp khuôn M24 nặng bao nhiêu?

Khối lượng tham khảo của sản phẩm khoảng 3.30 kg.

Khi nào nên chọn M24 thay vì M20?

M24 phù hợp khi hệ thống gá sử dụng quy cách M24 và cần thân kẹp lớn hơn. So với M20, M24 có chiều dài tổng 215 mm, rộng 75 mm và khối lượng lớn hơn đáng kể. Việc lựa chọn nên dựa trên kích thước bu lông, khoảng cách gá và không gian thực tế của bàn máy.

Mua Kẹp Khuôn Thẳng M24 Tại Aisun

Aisun cung cấp kẹp khuôn thẳng M24 thép 45# phục vụ nhu cầu gá khuôn, máy ép nhựa, bàn máy và hệ thống đồ gá cơ khí.
