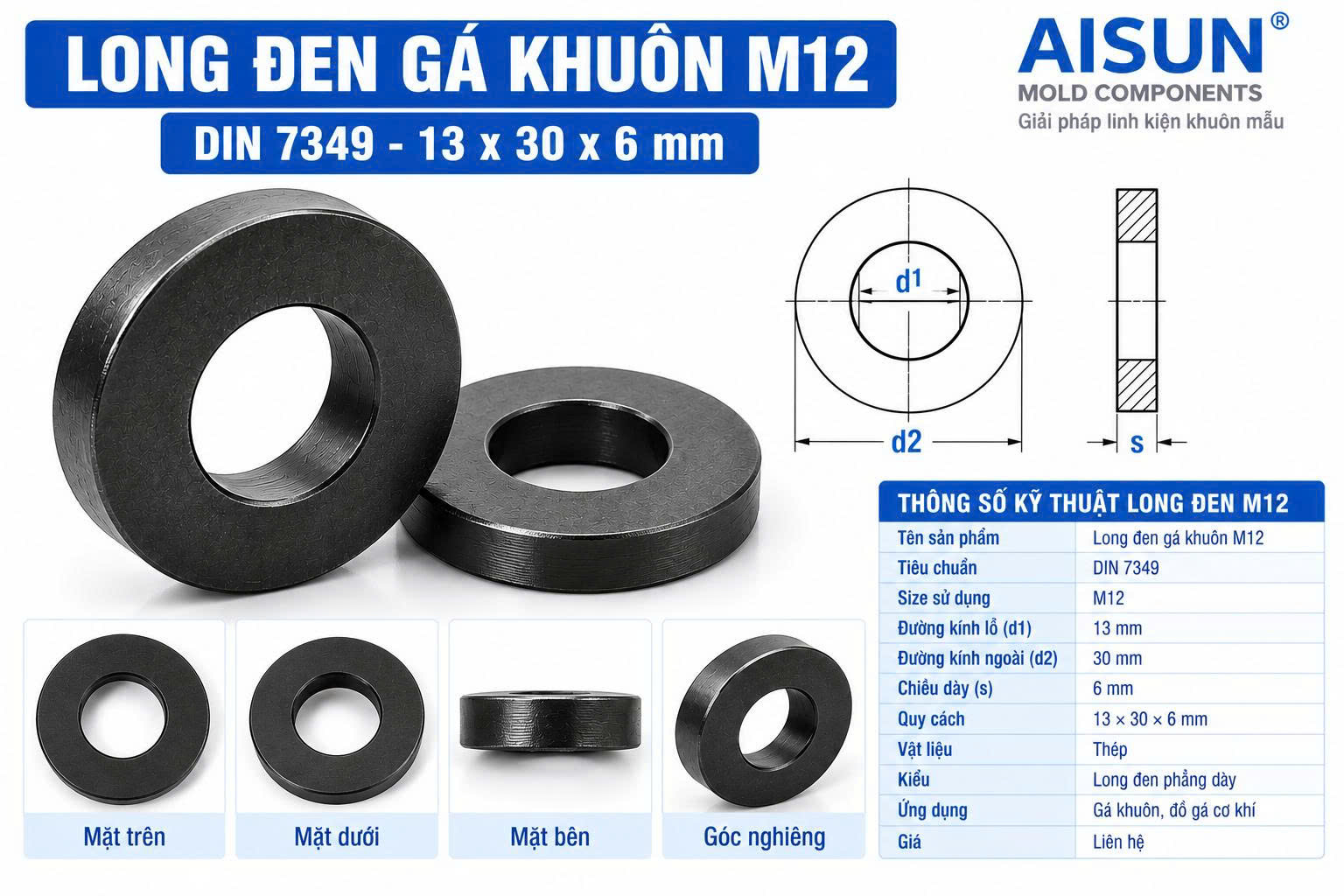

Long Đen Gá Khuôn M12 DIN 7349 – Vòng Đệm Phẳng Dày 13×30×6mm

Long đen gá khuôn M12 DIN 7349 là loại vòng đệm phẳng dày sử dụng trong các cụm gá khuôn và đồ gá cơ khí dùng bu lông M12. Sản phẩm có kích thước tham khảo theo DIN 7349: đường kính lỗ d1 = 13 mm, đường kính ngoài d2 = 30 mm và chiều dày s = 6 mm.


Trong hệ thống gá khuôn, long đen M12 thường được sử dụng kết hợp với bu lông kẹp khuôn M12, đai ốc kẹp khuôn M12 và kẹp khuôn. Vòng đệm tạo bề mặt tỳ tại vị trí siết và hỗ trợ phân bố lực lên bề mặt của chi tiết bên dưới.

Thông Số Long Đen Gá Khuôn M12 DIN 7349

Kích Thước Long Đen M12: 13×30×6mm

Ba thông số chính cần quan tâm khi lựa chọn long đen M12 gồm:

• d1 = 13 mm: đường kính lỗ bên trong.
• d2 = 30 mm: đường kính ngoài của vòng đệm.
• s = 6 mm: chiều dày của long đen.

Đường kính lỗ 13 mm tạo khoảng hở phù hợp để sử dụng với bu lông có kích thước danh nghĩa M12. Đường kính ngoài 30 mm tạo bề mặt tỳ lớn hơn so với đường kính thân bu lông.

Đặc Điểm Của Long Đen Phẳng Dày M12

• Kiểu vòng đệm phẳng dày.
• Sử dụng cho hệ liên kết bu lông M12 phù hợp.
• Kích thước tham khảo theo DIN 7349.
• Đường kính lỗ d1: 13 mm.
• Đường kính ngoài d2: 30 mm.
• Chiều dày s: 6 mm.
• Vật liệu: thép.
• Phù hợp với nhiều cấu hình gá khuôn và đồ gá cơ khí.

Long Đen M12 Có Tác Dụng Gì Trong Bộ Gá Khuôn?

Khi đai ốc được siết trên bu lông, lực siết tập trung tại vùng tiếp xúc giữa đai ốc và chi tiết bên dưới. Long đen được bố trí tại vị trí phù hợp để tạo thêm bề mặt tỳ và hỗ trợ phân bố lực tại khu vực liên kết.

Với thiết kế phẳng và dày 6 mm, long đen DIN 7349 M12 thích hợp cho các cụm liên kết yêu cầu vòng đệm có tiết diện dày hơn so với nhiều loại long đen phẳng thông thường.

Long Đen M12 Kết Hợp Với Bu Lông Kẹp Khuôn M12

Trong hệ thống gá khuôn, long đen M12 có thể kết hợp với bu lông kẹp khuôn 2 đầu ren M12 .

Lỗ trong d1 = 13 mm được thiết kế cho hệ bu lông có kích thước danh nghĩa M12. Ngoài size ren, cần lựa chọn chiều dài bu lông theo chiều cao khuôn, kẹp khuôn, khối kê và khoảng siết thực tế.

Kết Hợp Với Đai Ốc Kẹp Khuôn M12

Một sản phẩm liên quan trực tiếp khác là đai ốc kẹp khuôn M12 .

Khi các thông số liên kết phù hợp, một cụm gá M12 có thể sử dụng:

Bu lông kẹp khuôn M12 + đai ốc kẹp khuôn M12 + long đen M12 + kẹp khuôn.

Việc lựa chọn đồng bộ theo size giúp thuận tiện hơn khi xây dựng một bộ phụ kiện gá khuôn hoàn chỉnh.

Long Đen M12 Kết Hợp Với Kẹp Khuôn

Tùy kết cấu của bộ gá, long đen M12 có thể được sử dụng cùng các nhóm:

• Kẹp khuôn cong
• Kẹp khuôn thẳng

Khi lựa chọn cần kiểm tra size bu lông, kích thước lỗ kẹp, chiều cao khuôn, vị trí kê và không gian thao tác của bộ gá.

Cách Chọn Long Đen Gá Khuôn M12

Trước khi đặt hàng, nên kiểm tra các thông số sau:

• Size bu lông: sử dụng hệ M12.
• Đường kính lỗ: d1 = 13 mm.
• Đường kính ngoài: d2 = 30 mm.
• Chiều dày: s = 6 mm.
• Bề mặt tỳ: bảo đảm đường kính ngoài 30 mm phù hợp với vị trí lắp.
• Không gian lắp đặt: kiểm tra khoảng trống của toàn bộ cụm gá.

Ứng Dụng Của Long Đen DIN 7349 M12

• Bộ gá khuôn ép nhựa.
• Hệ thống gá khuôn dập.
• Đồ gá cơ khí.
• Các vị trí liên kết sử dụng bu lông M12 phù hợp.
• Kết hợp với đai ốc kẹp khuôn M12.
• Kết hợp với kẹp khuôn và các phụ kiện gá liên quan.

Tham Khảo Các Size Long Đen Gá Khuôn Khác

Long đen M12 thuộc danh mục Long đen gá khuôn DIN 7349 của Aisun.

Các size tiếp theo có thể tham khảo:

• Long đen gá khuôn M14 – 15 × 36 × 6 mm
• Long đen gá khuôn M16 – 17 × 40 × 6 mm
• Long đen gá khuôn M18 – 19 × 44 × 8 mm
• Long đen gá khuôn M20 – 21 × 44 × 8 mm
• Long đen gá khuôn M22 – 23 × 50 × 8 mm
• Long đen gá khuôn M24 – 25 × 50 × 10 mm
• Long đen gá khuôn M30 – 31 × 68 × 10 mm

Long Đen DIN 7349 Khác Long Đen Phẳng Thông Thường Thế Nào?

DIN 7349 là dòng vòng đệm phẳng dày với kích thước đường kính ngoài và chiều dày được xác định theo bảng quy cách tương ứng. Vì vậy khi mua không nên chỉ dựa vào tên gọi “long đen M12”.

Đối với sản phẩm này, cần xác định đầy đủ: M12 – d1 13 mm – d2 30 mm – s 6 mm – DIN 7349 để hạn chế nhầm với các loại vòng đệm M12 có kích thước khác.

Phụ Kiện Gá Khuôn Liên Quan

• Bu lông kẹp khuôn 2 đầu ren M12
• Đai ốc kẹp khuôn M12
• Bu lông kẹp khuôn 2 đầu ren
• Đai ốc kẹp khuôn M12–M36
• Kẹp khuôn cong
• Kẹp khuôn thẳng

Câu Hỏi Thường Gặp Về Long Đen Gá Khuôn M12

Long đen DIN 7349 M12 có kích thước bao nhiêu?

Kích thước M12 sử dụng trong dòng này là d1 = 13 mm, d2 = 30 mm và s = 6 mm, tương đương quy cách 13 × 30 × 6 mm.

Long đen M12 dùng cho bu lông bao nhiêu?

Sản phẩm được lựa chọn cho hệ bu lông có kích thước danh nghĩa M12. Lỗ trong của long đen có đường kính 13 mm.

Long đen M12 DIN 7349 dày bao nhiêu?

Chiều dày s = 6 mm. Đây là một trong những thông số quan trọng để phân biệt dòng long đen phẳng dày này với các loại vòng đệm M12 khác.

Long đen gá khuôn M12 làm bằng S45C phải không?

Không mặc định sản phẩm là S45C. Danh mục Aisun hiện xác định vật liệu ở mức thép. Nếu khách hàng có yêu cầu cụ thể về mác thép, cần xác nhận theo hàng thực tế.

Có thể dùng long đen M12 với đai ốc kẹp khuôn M12 không?

Có thể kết hợp trong bộ gá khi bu lông, đai ốc, long đen và các chi tiết liên quan có thông số tương thích.

Khi đặt long đen M12 cần cung cấp thông tin gì?

Cách rõ ràng nhất là cung cấp: DIN 7349 – M12 – 13×30×6 mm + số lượng. Nếu mua theo bộ gá, có thể gửi thêm thông tin bu lông và kẹp khuôn đang sử dụng.

Mua Long Đen Gá Khuôn M12 DIN 7349 Tại Aisun

Aisun cung cấp long đen phẳng dày M12 DIN 7349 và các phụ kiện liên quan trong hệ thống gá khuôn như bu lông kẹp khuôn 2 đầu ren, đai ốc kẹp khuôn, kẹp khuôn cong và kẹp khuôn thẳng.

Khách hàng có nhu cầu mua đồng bộ có thể gửi size bu lông + loại kẹp + số lượng để lựa chọn các chi tiết phù hợp.
